Beleuchtung für Getränkespender

Situation: Glühwein im Dunkeln zapfen und das einzige Licht kommt von der Feuerschale.
Problem: Licht einschalten, um zu sehen wie voll die Tasse schon ist oder wieviel noch im Bottich ist, zerstört die gesamte Atmosphäre.
Lösung: eine dezente Beleuchtung durch Näherungssensor gesteuert.

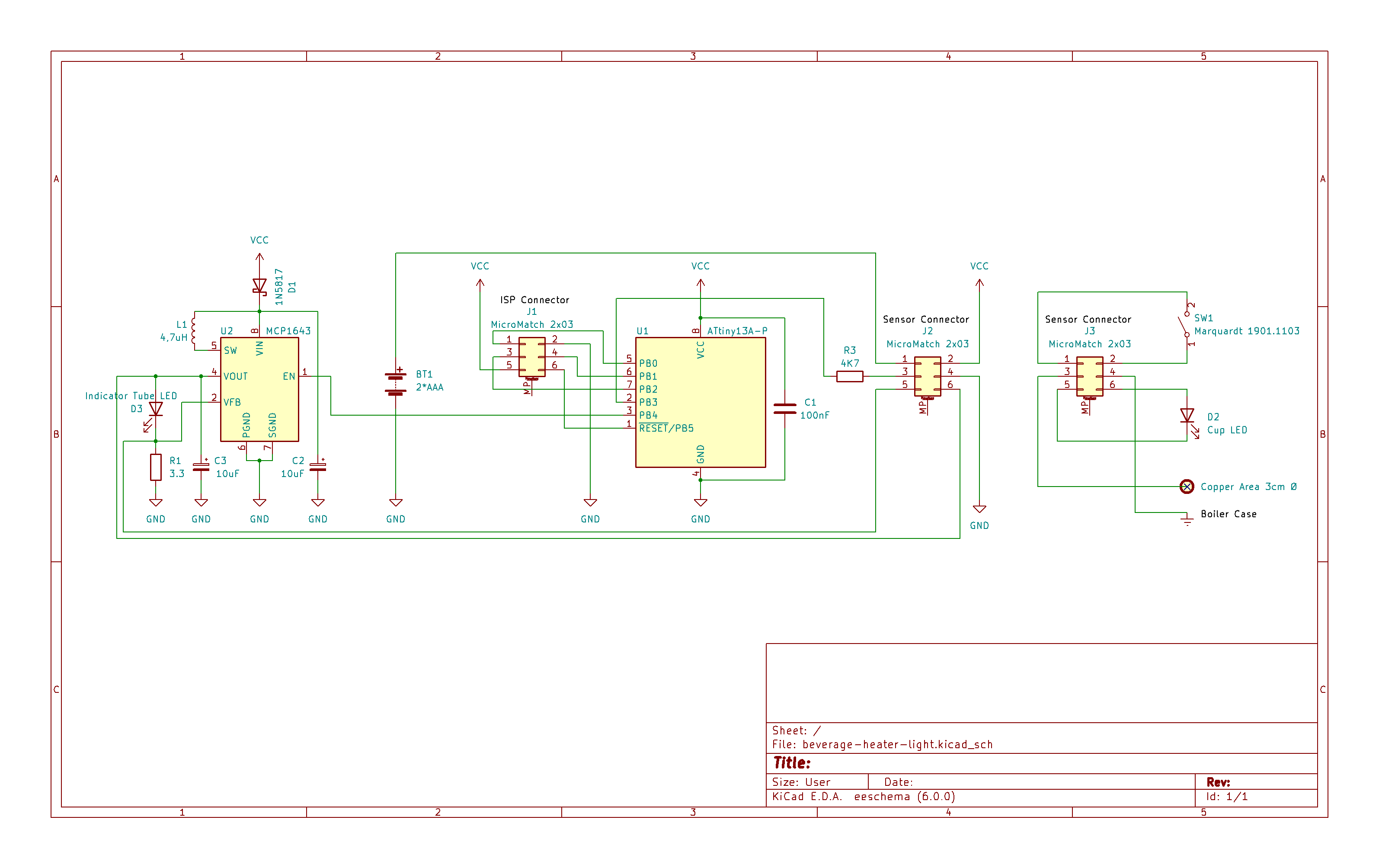

Betätigt man den Zapfhahn, so wird über einen kapazitiven Näherungssensor durch den Micro-Controller das Licht für einen durchschnittlichen Zapfvorgang eingeschaltet. Die Empfindlichkeit des Näherungssensors ist einige Millimeter, je nach dem wie man den Zapfhahn anfasst, reicht das nicht immer. Durch das Lampensymbol am Gehäuse versteht aber jeder recht schnell, das man dort kurz hinfassen muss.

Experimente mit einem dedizierten Näherungssensor-Chip (MTCH101) haben auch keine höhere Reichweite ergeben, von daher blieb es bei der rein software-basierten Lösung. Der Micro-Controller wird direkt über 2*AAA Batterien betrieben, die LEDs werden über einen 'step-up LED constant current driver' angesteuert.

Ein Stück Kabelkanal dient als Gehäuse für die Schaltung und durch seine ideale Breite ist es gleichzeitig Batteriehalterung. In der relativ großvolumigen Abdeckung von Zapfhahn und Füllstandsröhrchen dieses Getränkespenders lässt sich die Schaltung problemlos unterbringen.

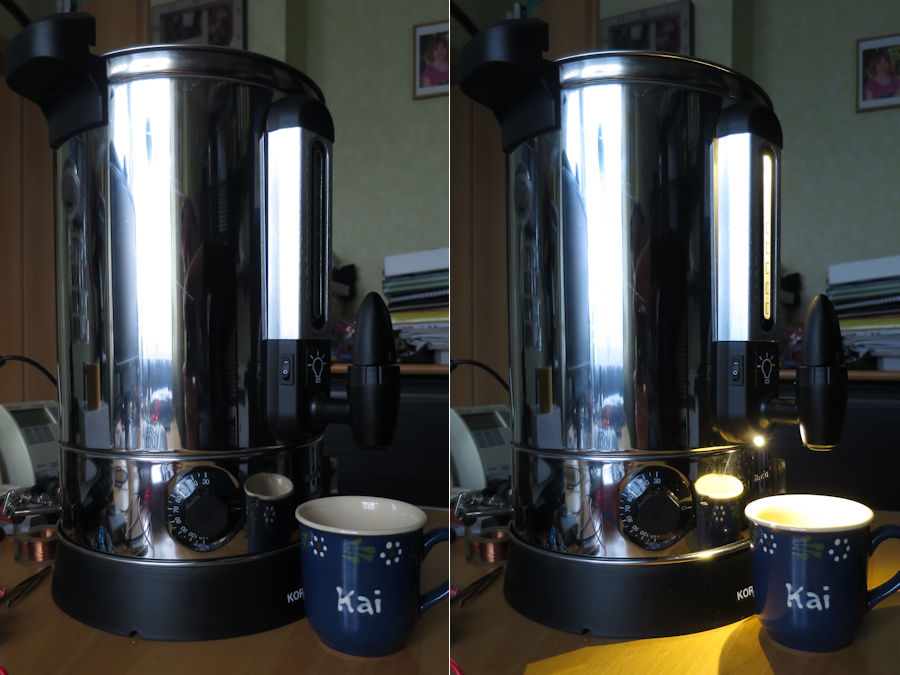

Im Betrieb

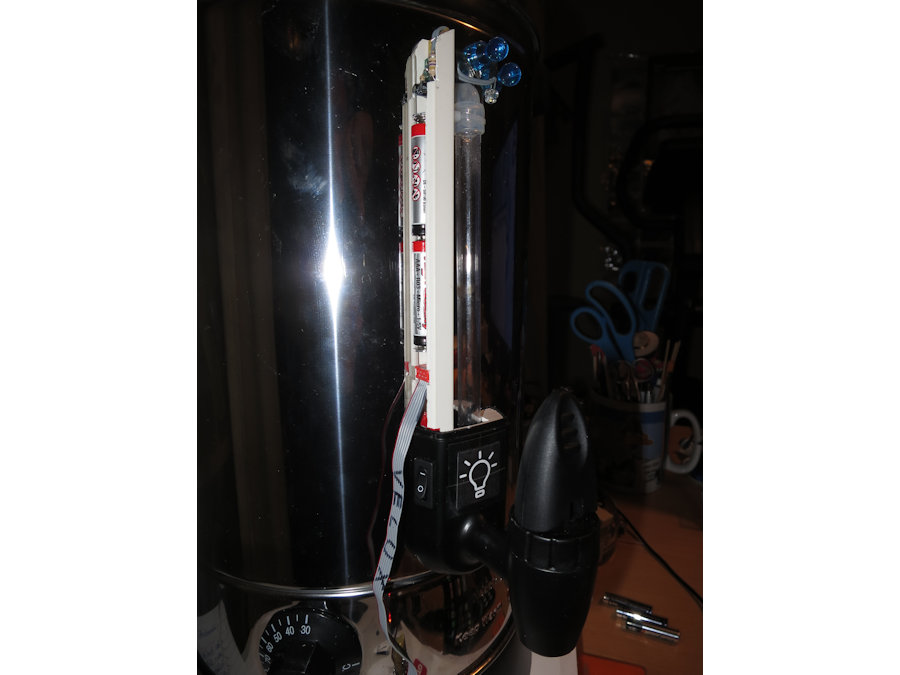

Platine eingebaut

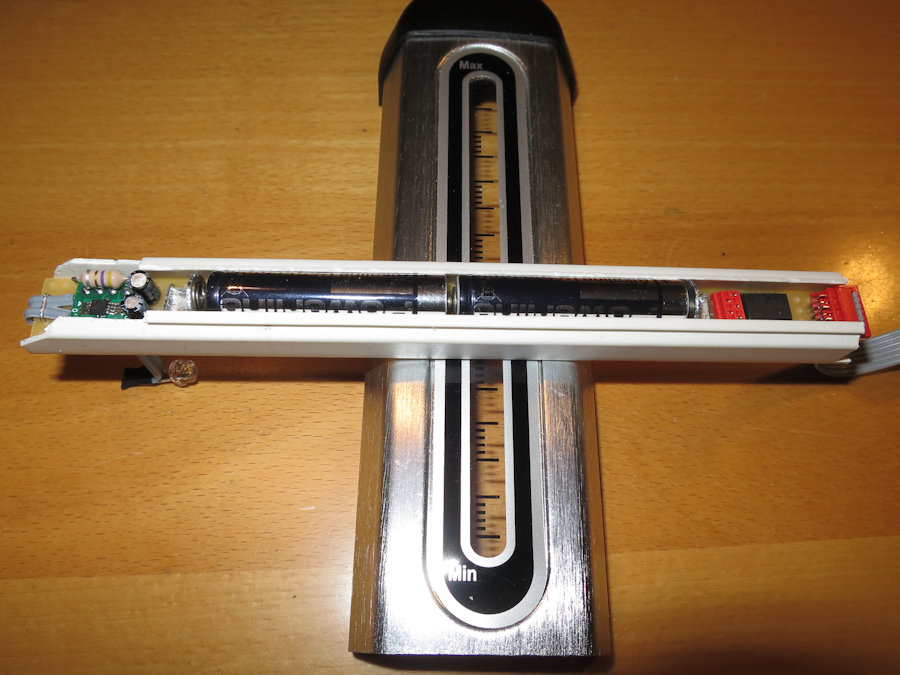

Platine im Gehäuse

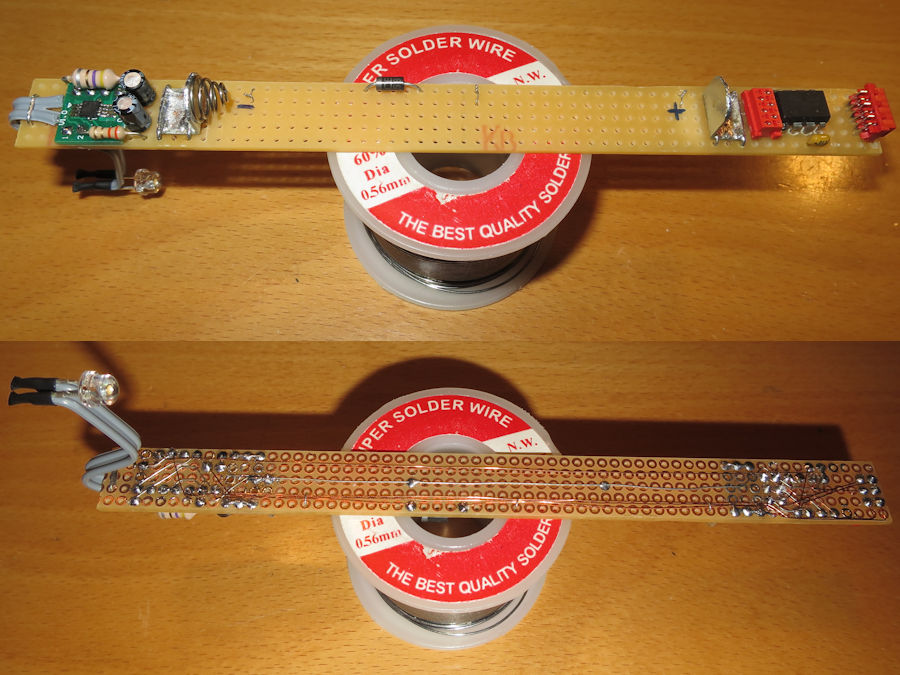

Platine

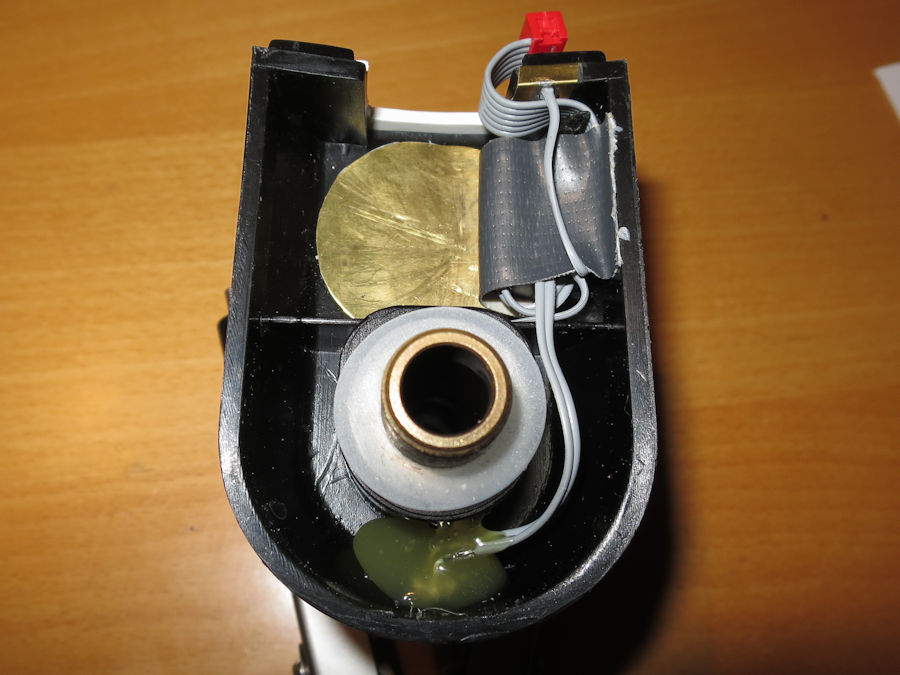

Zapfhahn

❮ ❯
